Plateforme de forage de tunnel entièrement hydraulique

Spécification de la plate-forme de forage XZKD

Champ d'application

Le forage de noyau de tunnel entièrement hydraulique est adapté au forage d'exploration dans les tunnels miniers et peut également être utilisé pour le forage de noyau au sol, le chemin de fer, le tunnel, la conservation de l'eau, l'étude de l'ingénierie de la construction et d'autres industries. Ses spécifications techniques parfaites et ses performances fiables vous apporteront une efficacité et des avantages élevés.

Caractéristiques principales

1. Alimenté par une pompe à huile électrique, le moteur fonctionne et le cylindre à huile se livrait sans tirer la tour;
2. Les systèmes rotatifs, d'alimentation, de traction et de serrage de la perceuse utilisent la transmission hydraulique, assurant un fonctionnement en douceur;
3. Vitesse de forage rapide, capable de forage à n'importe quelle inclinaison et position, avec une forte adaptabilité.
4. Les rails de guidage en forme de V sont adoptés, assurant un bon positionnement de la broche.
5. Facile à utiliser, démonter et transporter.
※ Le forage de tunnel entièrement hydraulique est principalement composé d'un véhicule électrique, d'une carrosserie principale, d'une console de fonctionnement, d'un dispositif rotatif, d'un porte-tige de forage, d'une pompe à boue et d'autres composants.
※ Les principales spécifications du produit de la société comprennent: XZKD95-1, XZKD95-2 et XZKD95-3 forages de tunnel entièrement hydrauliques.

Composants principaux de la forage à noyau de tunnel entièrement hydraulique

Voiture électrique
L'unité électrique est montée sur un petit chariot avec roues, facilitant ainsi la relocation. Lors de l'installation, il peut également être positionné à une certaine distance de la machine principale.
Le véhicule électrique est équipé d'un moteur de haute puissance, d'une double pompe (la pompe principale alimente le dispositif rotatif et la pompe auxiliaire alimente le cylindre d'alimentation), d'un filtre à huile, d'un refroidisseur à huile, d'une pompe manuelle de remplissage à huile, d'une boîte de commande électrique, etc. Corps principal
La machine principale est principalement composée de composants tels que le cadre de lit, le dispositif rotatif, le porte-tige de forage, la colonne et le cylindre hydraulique. Il est conçu pour être facilement démonté et installé. Grâce à l'adoption d'une colonne, le forage sous différents angles dans une plage de 0°-360° peut être réalisé dans le tunnel. Table de console

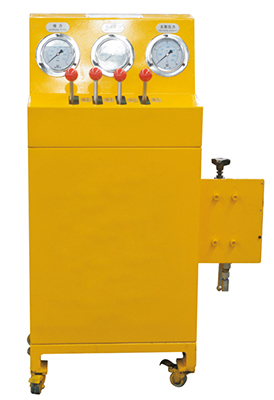

La console d'exploitation est conçue pour être simple et facile à utiliser. Les travailleurs ont seulement besoin de manipuler la tige de forage et d'utiliser la poignée de commande pour effectuer toutes les tâches de forage. Il peut réaliser l'alimentation automatique, avec la force d'alimentation et la vitesse d'alimentation contrôlables au besoin. Il peut contrôler le mouvement synchrone du mandrin et de la pince de la tige de forage, permettant un assemblage et un démontage pratiques de la tige de forage sans avoir besoin d'une clé. Le tableau de bord affiche la pression du système, la force d'alimentation et la pression de l'eau de rinçage, améliorant considérablement l'efficacité du forage. Dispositif rotatif

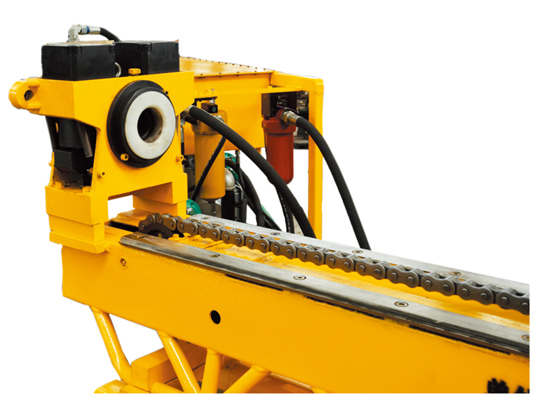

Chaque modèle de plate-forme de forage est équipé de son propre dispositif rotatif, le diamètre intérieur de l'arbre principal étant de 60mm, 75mm et 95mm. En remplaçant les pinces dans le mandrin, le mandrin peut saisir des tiges de forage de diamètres différents. Le moteur hydraulique permet un changement sans pas de vitesse de l'arbre principal, et en remplaçant la boîte de vitesses par une paire d'engrenages 1:2,5, il est possible d'obtenir un forage à grande vitesse et à grand couple. Pince de tuyau de forage
L'action des mâchoires de la pince de la tige de perçage est synchronisée avec celle du mandrin, avec serrage mécanique et libération hydraulique. Sa caractéristique est que même lorsque le moteur principal arrête inattendument de tourner, la tige de forage peut toujours être serrée fermement, assurant la sécurité du forage vers le haut. Trencheau hydraulique de corde

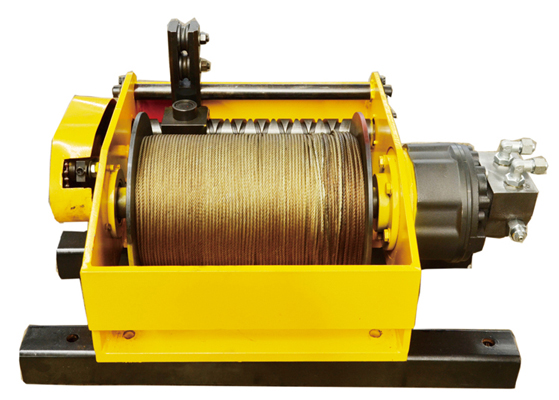

Le treuil hydraulique de corde, équipé de moteur hydraulique, tambour, guide de corde, corde de fil d'acier, etc., possède une structure simple, installation et fonctionnement faciles, faible bruit, poids léger et usure mécanique minimale. Il convient à la prospection géologique, au coring et à d'autres applications, avec un large éventail d'utilisations.
